Dù thường được xem là hạng mục phụ trong tổng thể một công trình, nhưng trên thực tế, hệ thống thoát nước mưa là yếu tố cốt lõi quyết định đến khả năng vận hành ổn định và an toàn dài hạn. Việc chọn sai cấu hình, sử dụng vật liệu kém chất lượng hay thi công sai kỹ thuật đều có thể dẫn đến hậu quả nghiêm trọng.
Bài viết này sẽ cung cấp cái nhìn toàn diện từ phân loại, cấu tạo đến quy trình lắp đặt hệ thống thoát nước nhằm hỗ trợ các kỹ sư và nhà thầu đưa ra lựa chọn chính xác cho từng loại công trình.

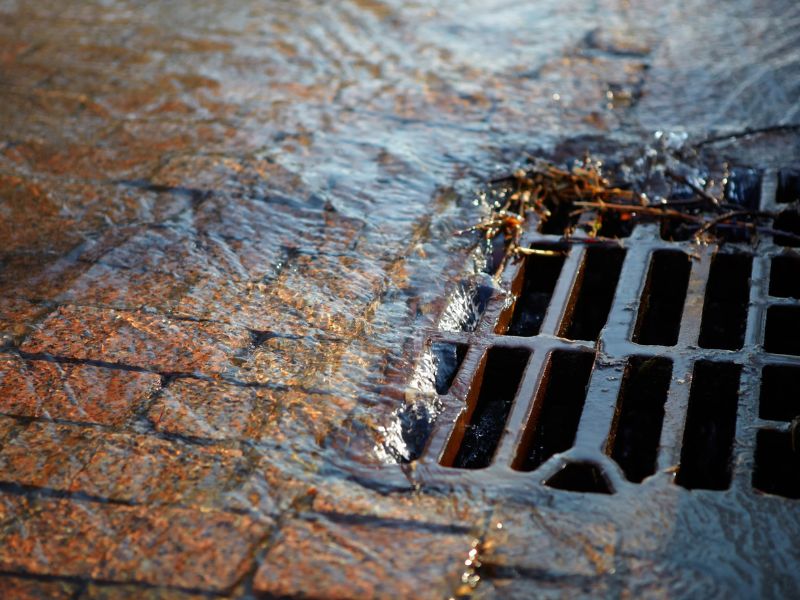

Hệ thống thoát nước mưa là gì?
Hệ thống thoát nước mưa là một tập hợp các cấu trúc và bộ phận được liên kết với nhau một cách có hệ thống, có chức năng chính là thu gom và dẫn toàn bộ lượng nước mưa phát sinh trên một khu vực nhất định (như mái nhà, sân thượng, đường nội bộ) đến nơi xử lý hoặc điểm xả cuối cùng (như cống chung của thành phố, sông, hồ).
Đây không chỉ là một hạng mục phụ trợ, mà là một phần không thể tách rời của hệ thống hạ tầng kỹ thuật công trình, đóng vai trò quyết định trong việc bảo vệ sự toàn vẹn, an toàn và bền vững của kiến trúc.
Phân loại hệ thống thoát nước mưa phổ biến hiện nay
Tùy theo mục đích sử dụng, địa hình và quy mô công trình, hệ thống thoát nước mưa được phân loại thành các nhóm chính sau:
Hệ thống thoát nước mưa truyền thống (trọng lực)
Đây là loại hệ thống phổ biến nhất, hoạt động dựa trên độ dốc tự nhiên để dẫn nước từ vị trí cao xuống vị trí thấp. Nước mưa từ mái hoặc mặt đất sẽ đi qua phễu, máng và ống dẫn đến rãnh hoặc hồ điều hòa, sau đó thoát ra hệ thống cống chính. Ưu điểm là dễ thi công, chi phí thấp nhưng nhược điểm là hiệu quả giảm khi độ dốc hạn chế hoặc lưu lượng mưa lớn.
Hệ thống thoát nước mưa áp suất âm (siphonic)
Hệ thống này sử dụng nguyên lý hút chân không để đẩy nước nhanh chóng với tốc độ cao trong ống đầy. Do không cần độ dốc lớn, hệ siphonic tiết kiệm không gian, phù hợp cho các công trình cao tầng, nhà xưởng lớn. Tuy nhiên, cần tính toán kỹ thuật chính xác và vật liệu phải chịu được áp suất.
Hệ thống thoát nước mưa kết hợp xử lý
Ở các khu đô thị hiện đại, hệ thống này bao gồm cả chức năng thu gom, tách rác và xử lý sơ bộ (lọc rác, lắng cát) nhằm giảm tải cho trạm xử lý nước thải. Đây là mô hình bền vững, thân thiện môi trường.
Hệ thống hồ điều hòa và trạm bơm
Khi lượng mưa vượt quá khả năng thoát, hồ điều hòa giữ lại nước tạm thời để xả dần. Hệ thống trạm bơm hỗ trợ trong trường hợp mưa lớn hoặc địa hình thấp, nơi nước không thể tự thoát bằng trọng lực.

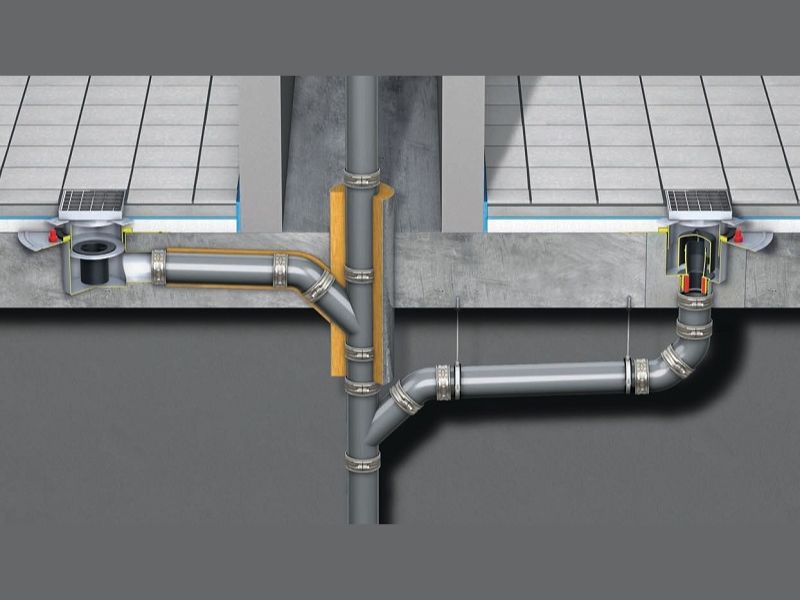

Cấu tạo chi tiết của một hệ thống thoát nước mưa hoàn chỉnh
Một hệ thống thoát nước mưa đạt chuẩn bao gồm các thành phần cơ bản sau:
Phễu thu nước mưa
Lắp đặt tại mái nhà hoặc bề mặt hứng nước, có chức năng thu nước và ngăn rác thô. Có thể là dạng lưới chắn rác hoặc dạng phễu âm mái.
Máng và ống dẫn nước
Dẫn nước từ phễu đến rãnh hoặc cống chính. Vật liệu thường dùng là PVC, HDPE, gang, thép mạ kẽm hoặc inox tùy yêu cầu kỹ thuật và môi trường sử dụng. Với hệ siphonic, ống cần đủ khả năng chịu áp suất âm và duy trì lưu lượng ≥ 2 m/s.
Rãnh và cống thoát nước
Đây là phần tiếp nhận toàn bộ lưu lượng từ các ống dẫn. Hệ thống cống ngầm có thể làm từ bê tông ly tâm, bê tông cốt thép hoặc composite chống ăn mòn. Đường kính và độ dốc được tính toán theo lưu lượng thiết kế (Q) và tiêu chuẩn TCXDVN 33:2006.
Hố ga và nắp hố ga
Là điểm truy cập để kiểm tra, bảo trì hệ thống. Nắp hố ga do cung cấp có đầy đủ các dòng sản phẩm từ gang cầu, composite đến inox, đạt tiêu chuẩn EN124 và chống mùi hiệu quả. Nắp có khả năng chịu tải lớn, phù hợp mọi điều kiện giao thông.
Hồ điều hòa và trạm bơm
Hồ điều hòa là nơi chứa nước mưa tạm thời để giảm áp lực thoát. Trạm bơm lắp đặt tại các điểm trũng hoặc nơi nước không thể thoát tự nhiên, giúp bơm cưỡng bức ra hệ thống cống chính hoặc sông thoát nước đô thị.
Tiêu chuẩn trong thiết kế hệ thống thoát nước mưa
Việc thiết kế hệ thống thoát nước mưa cần tuân thủ nhiều tiêu chuẩn kỹ thuật nhằm đảm bảo hiệu quả vận hành và độ bền công trình. Dưới đây là các yếu tố quan trọng trong quá trình thiết kế:
Tiêu chuẩn kỹ thuật áp dụng
- TCXDVN 33:2006 – Quy phạm thiết kế thoát nước đô thị.
- QCVN 07:2010/BXD – Quy chuẩn kỹ thuật quốc gia về hạ tầng kỹ thuật đô thị.
- BS 8490:2007 – Tiêu chuẩn thiết kế hệ siphonic tại Anh.
- EN124 – Tiêu chuẩn châu Âu về tải trọng và phân loại nắp hố ga.
Yêu cầu về độ dốc và đường kính ống
- Hệ thống trọng lực yêu cầu độ dốc tối thiểu 2–5%, tùy lưu lượng và chiều dài ống.
- Với hệ thống siphonic, ống phải được thiết kế để luôn đầy, duy trì áp suất âm ổn định, không cần độ dốc.
Vật liệu sử dụng
- Ống: PVC, HDPE, gang cầu, composite…
- Phễu và máng: inox, thép mạ kẽm, composite.
- Nắp hố ga: gang cầu, composite chống mùi, có khóa an toàn.
Bảo trì và kiểm tra định kỳ
Thiết kế cần tính đến khả năng truy cập để kiểm tra, vệ sinh hệ thống. Hố ga cần có nắp dễ tháo mở, chịu lực tốt. Đặc biệt với hệ siphonic, tránh thiết kế điểm truy cập trong đoạn áp suất âm để đảm bảo an toàn.
Lưu lượng tính toán và tình huống cực đoan
Phải có phương án dự phòng khi lưu lượng mưa vượt thiết kế, như xả tràn hoặc trạm bơm dự phòng. Lưu lượng thường được tính theo cường độ mưa thiết kế 10–15 năm/lần tùy loại công trình.
Quy trình lắp đặt hệ thống thoát nước mưa chuẩn kỹ thuật
Để hệ thống vận hành ổn định và hiệu quả trong dài hạn, quy trình thi công hệ thống thoát nước mưa cần thực hiện theo từng bước chuẩn hóa. Quy trình chuẩn kỹ thuật gồm 6 bước sau:
Khảo sát và thiết kế sơ bộ
- Đánh giá địa hình, độ thấm nước, mức độ mưa (lấy dữ liệu khí tượng địa phương).
- Lựa chọn hệ trọng lực hoặc siphonic dựa trên cao độ công trình, lưu lượng mưa cực đại và điều kiện đấu nối cống thoát.
- Vẽ sơ đồ nguyên lý và triển khai bản vẽ kỹ thuật chi tiết (bao gồm rãnh, ống, hố ga, hồ điều hòa…).
Chuẩn bị vật tư và mặt bằng
- Mua và kiểm tra các vật liệu đúng theo quy cách EN124 và QCVN (nắp hố ga, phễu, ống dẫn, rãnh…).
- Định vị điểm đặt phễu, điểm nối hố ga và độ dốc của từng tuyến ống.
- Làm phẳng mặt bằng, đào hố móng, bố trí cốt thép nếu cần.
Thi công lắp đặt hệ thống thu gom nước
- Gắn phễu thu nước mái hoặc máng thu tại các điểm tập trung (thường tại chân mái dốc hoặc sân thượng).
- Đấu nối với ống PVC/HDPE hoặc inox, đảm bảo độ kín khít, không rò rỉ.
- Với hệ siphonic: đảm bảo ống không hở khí, đúng áp suất thiết kế, đặt van xả cuối đường ống.
Lắp đặt rãnh, hố ga và nắp hố ga
- Rãnh thu nước bề mặt phải có độ dốc và bề rộng phù hợp lưu lượng mưa thực tế.
- Hố ga nên dùng cấu kiện bê tông đúc sẵn, có lưới chắn rác hoặc ngăn mùi.
- Nắp hố ga gang hoặc composite nên chọn loại chịu tải từ C250 trở lên, có khóa chống trộm và kháng hóa chất nếu đặt tại khu công nghiệp.
Kết nối với hệ thống thoát nước chính
- Hệ thống nước mưa được đấu nối ra hồ điều hòa, kênh hở hoặc cống thoát nước đô thị.
- Với khu công nghiệp hoặc địa hình thấp, bắt buộc lắp đặt trạm bơm cưỡng bức và van 1 chiều ngăn trào ngược.
Vận hành thử và nghiệm thu
- Xả nước kiểm tra độ thông thoáng và tốc độ thoát.
- Đo vận tốc dòng chảy và đối chiếu với thiết kế (≥ 1.5 m/s).
- Nghiệm thu từng hạng mục: phễu, ống, hố ga, nắp, xả tràn…
Kết luận
Ngập úng, hư hại kết cấu hay chi phí bảo trì tăng cao đều có thể bắt nguồn từ một hệ thống thoát nước mưa thiết kế sai hoặc thi công kém. Vì vậy, việc nắm vững các tiêu chuẩn kỹ thuật và áp dụng đúng quy trình lắp đặt là điều kiện tiên quyết để đảm bảo hiệu quả lâu dài. Từ công trình nhỏ đến dự án quy mô lớn, hệ thống thoát nước mưa luôn cần được đầu tư đúng mức để đảm bảo hiệu quả thoát nước, độ an toàn và tuổi thọ của cả công trình.
