Đảm bảo an toàn vận hành, tối ưu hóa chi phí vật tư và gia tăng tuổi thọ công trình là ba lợi ích trực tiếp của việc lựa chọn chính xác kích thước nắp hố ga. Để đạt được điều này, người chịu trách nhiệm kỹ thuật cần phân tích các yếu tố về tải trọng, vị trí lắp đặt và vật liệu.
Bài viết này sẽ cung cấp các công cụ cần thiết, bao gồm bảng tra cứu kích thước chi tiết của nắp hố ga và phương pháp đo đạc chuẩn xác, nhằm hỗ trợ quá trình lựa chọn sản phẩm hiệu quả và đúng tiêu chuẩn.

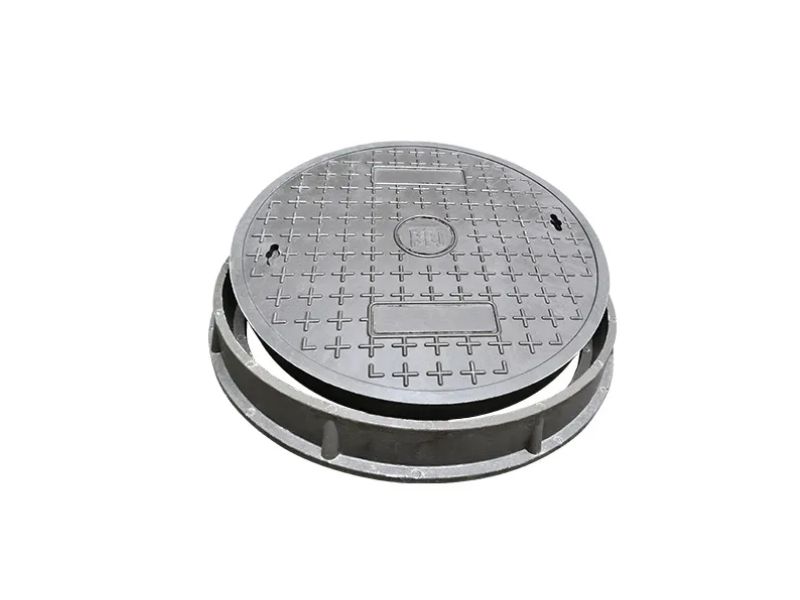

Các yếu tố kỹ thuật quyết định kích thước nắp hố ga
Việc lựa chọn kích thước không đơn thuần là chọn một con số chiều dài hay chiều rộng. Đó là một bài toán kỹ thuật phức hợp, cần xem xét đồng bộ nhiều yếu tố để đảm bảo sự tương thích và an toàn tuyệt đối.
Tải trọng thiết kế & tiêu chuẩn BS EN 124:2015
Yếu tố đầu tiên và quan trọng nhất là tải trọng. Tiêu chuẩn quốc tế BS EN 124:2015 là kim chỉ nam phân loại nắp hố ga thành các cấp chịu tải khác nhau. Yêu cầu tải trọng càng cao, kết cấu và độ dày (chiều cao) của nắp hố ga càng phải lớn để đảm bảo độ bền.
- Nhóm 1: Cấp A15 (≥ 1,5 tấn): Chỉ dùng cho khu vực dành riêng cho người đi bộ, xe đạp, hoặc các khu vực cây xanh không có phương tiện giao thông.
- Nhóm 2: Cấp B125 (≥ 12,5 tấn): Phổ biến trên vỉa hè, khu vực dành cho người đi bộ, bãi đỗ xe con. Đây là lựa chọn tối thiểu cho các khu vực có xe máy lưu thông.
- Nhóm 3: Cấp C250 (≥ 25 tấn): Lắp đặt nắp hố ga ở lề đường, cách vỉa hè tối đa 0,5m về phía lòng đường. Phù hợp cho bãi đỗ xe, lề đường có xe tải nhẹ qua lại.
- Nhóm 4: Cấp D400 (≥ 40 tấn): Bắt buộc sử dụng cho lòng đường, đường quốc lộ, bãi đỗ xe cho mọi loại phương tiện giao thông đường bộ. Đây là cấp tải trọng phổ biến nhất cho các công trình giao thông.
- Nhóm 5: Cấp E600 (≥ 60 tấn): Dành cho các khu vực chịu tải trọng bánh xe rất lớn như khu công nghiệp nặng, sàn kho, bến cảng, sân bay.
- Nhóm 6: Cấp F900 (≥ 90 tấn): Khu vực chịu tải trọng cực lớn, điển hình là đường băng sân bay, khu vực dành cho máy bay và các phương tiện siêu trường, siêu trọng.
Kích thước và hình dạng miệng hố ga thực tế
Đây là yếu tố mang tính quyết định đến kích thước khung bao của sản phẩm. Kích thước khung nắp hố ga phải luôn lớn hơn kích thước thông thủy (lọt lòng) của miệng hố để có đủ diện tích tiếp xúc và truyền lực xuống bệ bê tông.
- Miệng hố ga hình tròn: Có thể linh hoạt chọn nắp khung tròn hoặc nắp khung vuông.
- Miệng hố ga hình vuông/chữ nhật: Bắt buộc phải sử dụng nắp khung vuông hoặc chữ nhật tương ứng.
Vật liệu sản xuất
Vật liệu không chỉ ảnh hưởng đến độ bền, trọng lượng mà còn liên quan đến thiết kế và kích thước.
- Nắp hố ga gang Cầu: Với độ bền nén và khả năng chịu tải vượt trội, nắp gang cầu là lựa chọn tối ưu cho các công trình giao thông, khu vực chịu tải trọng lớn. Với cùng một cấp tải, nắp gang có thể có thiết kế thanh mảnh hơn composite.
- Nắp hố ga Composite: Có ưu điểm trọng lượng nhẹ, chống ăn mòn, chống trộm và cách điện tốt. Tuy nhiên, để đạt cùng một cấp tải D400, nắp composite thường cần có độ dày và kết cấu lớn hơn nắp gang cầu.

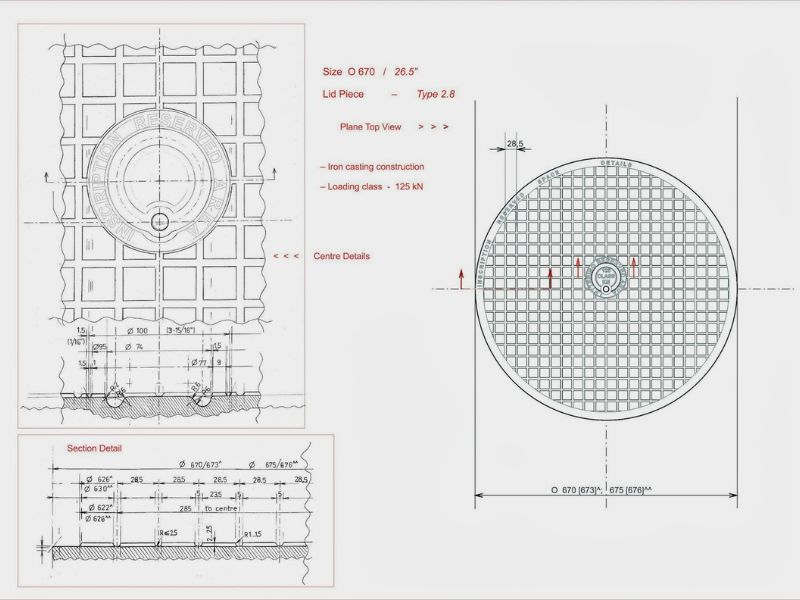

Bảng tra cứu kích thước nắp hố ga tiêu chuẩn
Dưới đây là bảng tổng hợp các kích thước nắp hố ga phổ biến được naphoga.shop sản xuất và cung cấp, dựa trên hàng ngàn dự án đã triển khai.
Bảng 1: Kích thước nắp hố ga gang cầu phổ biến
| Loại nắp hố ga | Kích thước khung (mm) | Kích thước nắp (mm) | Chiều cao (H) (mm) | Cấp tải trọng phổ biến |
| Khung Vuông, Nắp Tròn | 600 x 600 | Ø500 | 50 | B125 |
| 700 x 700 | Ø600 | 50, 75 | B125, C250 | |
| 800 x 800 | Ø600 | 75 | B125, C250, D400 | |
| 850 x 850 (Phổ biến) | Ø650 | 75, 90 | B125, C250, D400 | |
| 900 x 900 | Ø700 | 75, 100 | B125, C250, D400 | |
| 1000 x 1000 | Ø850 | 75, 100 | B125, C250, D400 | |
| 1200 x 1200 | Ø1000 | 100, 120 | D400, E600 | |
| Khung Tròn, Nắp Tròn | Ø850 | Ø650 | 75 | B125, C250, D400 |
| Ø1000 (Phổ biến) | Ø850 | 75, 90 | B125, C250, D400 | |
| Khung Vuông, Nắp Vuông | 800 x 800 | 700 x 700 | 75 | B125, D400 |
| 900 x 900 | 800 x 800 | 75, 100 | B125, D400 |
Bảng 2: Kích thước nắp hố ga composite phổ biến
| Loại nắp hố ga | Kích thước khung (mm) | Kích thước nắp (mm) | Chiều cao (H) (mm) | Cấp tải trọng phổ biến |
| Khung Vuông, Nắp Tròn | 850 x 850 | Ø650 | 80 | B125, C250 |
| 900 x 900 | Ø700 | 80, 100 | B125, C250, D400 | |
| Khung Vuông, Nắp Vuông | 700 x 700 | 600 x 600 | 60 | B125 |
| 800 x 800 | 700 x 700 | 75 | B125, C250 | |
| Khung Tròn, Nắp Tròn | Ø850 | Ø650 | 75 | B125, C250 |

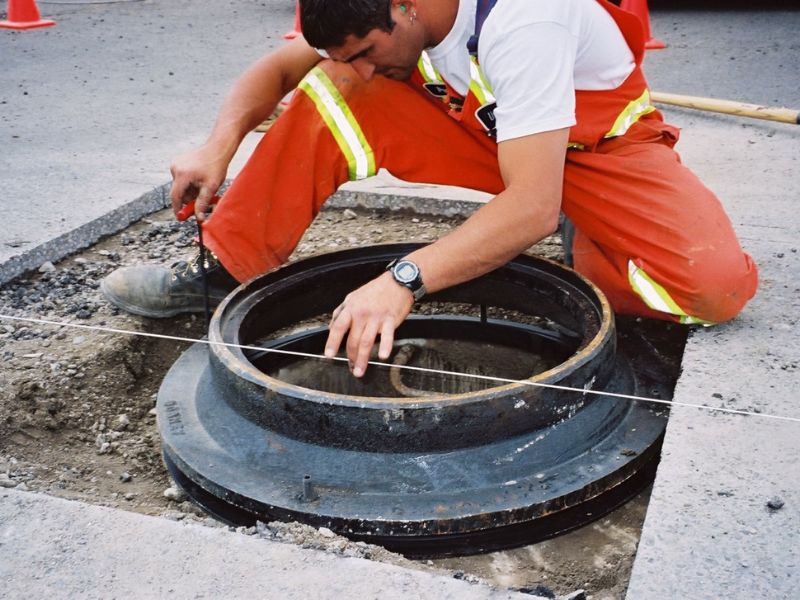

Hướng dẫn đo và chọn kích thước nắp hố ga chính xác
Đối với các công trình đã thi công xong phần hố chờ, việc đo đạc chính xác là bắt buộc. Sai một ly, đi một sản phẩm. Hãy làm theo các bước sau để có được thông số chuẩn nhất.
Dụng cụ cần thiết: Thước dây kim loại (hoặc thước laser), giấy, bút.
Bước 1: Đo kích thước thông thủy
Đây là kích thước khoảng trống của miệng hố.
- Với hố vuông: Đo chiều dài và chiều rộng của miệng hố (ví dụ: 800×800 mm).
- Với hố tròn: Đo đường kính miệng hố (ví dụ: Ø600 mm).
Bước 2: Đo kích thước bệ đỡ bê tông
Đây là phần vai bê tông xung quanh miệng hố, nơi khung nắp hố ga sẽ được đặt lên.
- Đo chiều rộng của phần vai này. Đây là thông số quan trọng để xác định kích thước khung.
- Ví dụ: Miệng hố 800×800 mm, vai bê tông mỗi bên rộng 100 mm. Vậy kích thước phủ bì của bệ đỡ sẽ là 1000×1000 mm.
Bước 3: Xác định chiều cao khung (H)
Đo chiều cao từ mặt trên của bệ đỡ bê tông lên đến mặt đường hoàn thiện. Chiều cao của khung nắp hố ga phải bằng hoặc thấp hơn một chút so với thông số này để đảm bảo nắp không bị nhô cao hơn mặt đường.
Bước 4: Tổng hợp thông tin và lựa chọn
Từ các thông số trên, bạn có thể chọn kích thước khung phù hợp.
- Nguyên tắc vàng: Kích thước ngoài của khung phải nhỏ hơn kích thước phủ bì của bệ đỡ bê tông, và kích thước trong của khung phải lớn hơn một chút so với kích thước thông thủy của miệng hố.
- Ví dụ: Với miệng hố thông thủy 800×800 và bệ đỡ 1000×1000, bạn có thể chọn nắp hố ga có kích thước khung là 900×900 mm. Kích thước này đảm bảo khung nằm trọn vẹn và vững chắc trên bệ đỡ.
Kết luận
Việc lựa chọn đúng kích thước nắp hố ga là nền tảng cho sự an toàn và bền vững của mọi công trình hạ tầng. Nó không chỉ là việc chọn một sản phẩm, mà là việc đầu tư vào một giải pháp kỹ thuật lâu dài. Bằng việc hiểu rõ các yếu tố quyết định, nắm vững cách đo đạc và tham khảo bảng tra cứu tiêu chuẩn, bạn hoàn toàn có thể đưa ra quyết định chính xác.
Naphoga.shop tự hào là đối tác tin cậy, với đội ngũ kỹ sư giàu kinh nghiệm và nhà máy sản xuất hiện đại, chúng tôi không chỉ cung cấp sản phẩm đạt chuẩn quốc tế mà còn mang đến sự tư vấn chuyên sâu.
Đừng để một quyết định sai lầm về kích thước ảnh hưởng đến toàn bộ công trình của bạn. Hãy liên hệ ngay với chúng tôi để được tư vấn và báo giá tốt nhất!
